测厚仪的设计原理
日期:2017-09-11 | 阅读:51

性能优异的雷达波吸收涂层大都采用铁磁性材料作为吸收剂, 如羰基铁粉( CIP) 等。这些铁磁性颗粒 (粒度约 2~ 3 μm ) 均匀分散在专用粘结剂中 , 形成一种均质电磁损耗材料 , 从而达到吸收雷达波的作用。根据吸波涂层具有铁磁性及主要涂敷于铝合金基体的特点 , 采用 N DT 技术中的涡流法 ( ET) 作为铝基吸波涂层无损测厚仪的设计基础。

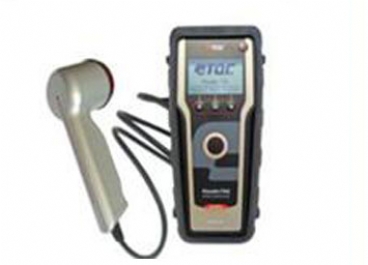

TQC粉末涂层测厚仪

TQC粉末涂层测厚仪

ET 技术是以电磁感应原理为基础的 , 当探头式线圈同基体间距为某一值时 , 线圈阻抗有一相应值:当间距变化时 , 线圈阻抗随之改变 , 检测由涂层引起的提离效应 , 经校正后即为涂层厚度。这是ET测量涂层厚度的基本 原理。不同于一般涂层的是吸波 涂层具有铁磁性 , 它的磁导率对线圈阻抗影响显著 , 而且吸波涂层厚度较大 ( 0.5~ 2mm) , 选择测量频率时应考虑这些影响因素。另外,还应考虑满足基材最小厚度对测量频率的要求。

测厚仪由震荡器、 测试探头、 平衡电桥、 交流放大器、 数显单元和电源等构成。
